Impianti di Sgrigliatura e Sgrigliatore Oleodinamico

La gestione, il trattamento e la depurazione delle acque reflue rappresentano una sfida tecnica fondamentale sia in ambito civile che industriale. Per questo motivo Verra Oleopneumatica, con sede a Cuneo, progetta e realizza impianti di sgrigliatura e sistemi di filtraggio progettati per lavorare con continuità, precisione e massima affidabilità anche nelle condizioni operative più impegnative.

Ogni soluzione nasce da un'attenta attività di progettazione, con l'obiettivo di proteggere pompe, condotte e apparecchiature installate a valle del processo, migliorando l'efficienza complessiva dell'impianto e riducendo gli interventi di manutenzione. Grazie all'esperienza maturata nella realizzazione di sistemi oleodinamici destinati all'industria e agli impianti idroelettrici, siamo in grado di sviluppare macchine personalizzate in base alle caratteristiche del canale e alle portate richieste.

Lo sgrigliatore oleodinamico rappresenta la soluzione ideale per automatizzare la rimozione dei materiali solidi, assicurando continuità di esercizio, minori costi di gestione e un'elevata affidabilità nel tempo. Ogni impianto viene studiato per offrire prestazioni elevate, lunga durata e un ridotto impatto ambientale, contribuendo all'efficienza dei processi di depurazione e delle infrastrutture dedicate al trattamento delle acque.

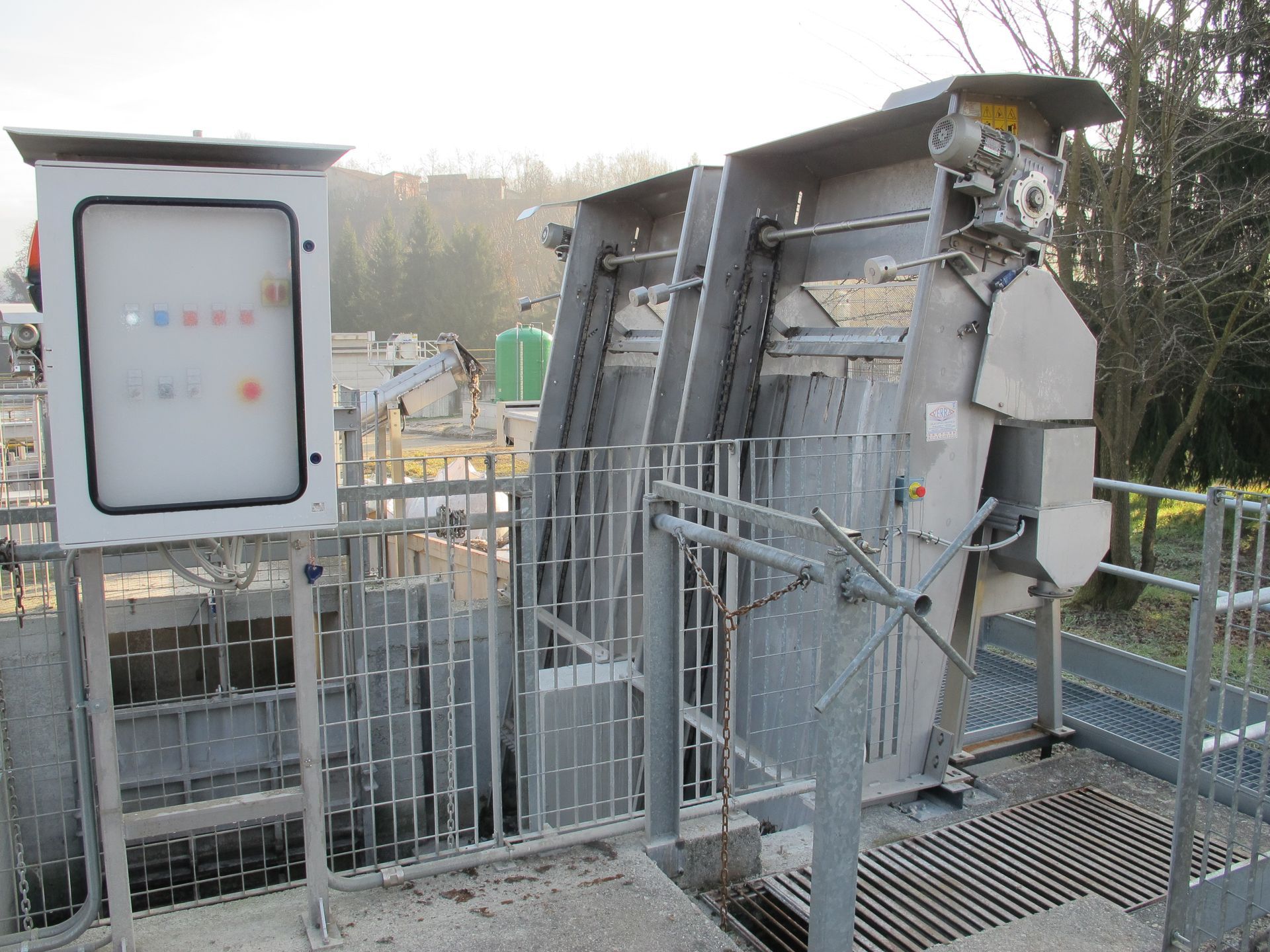

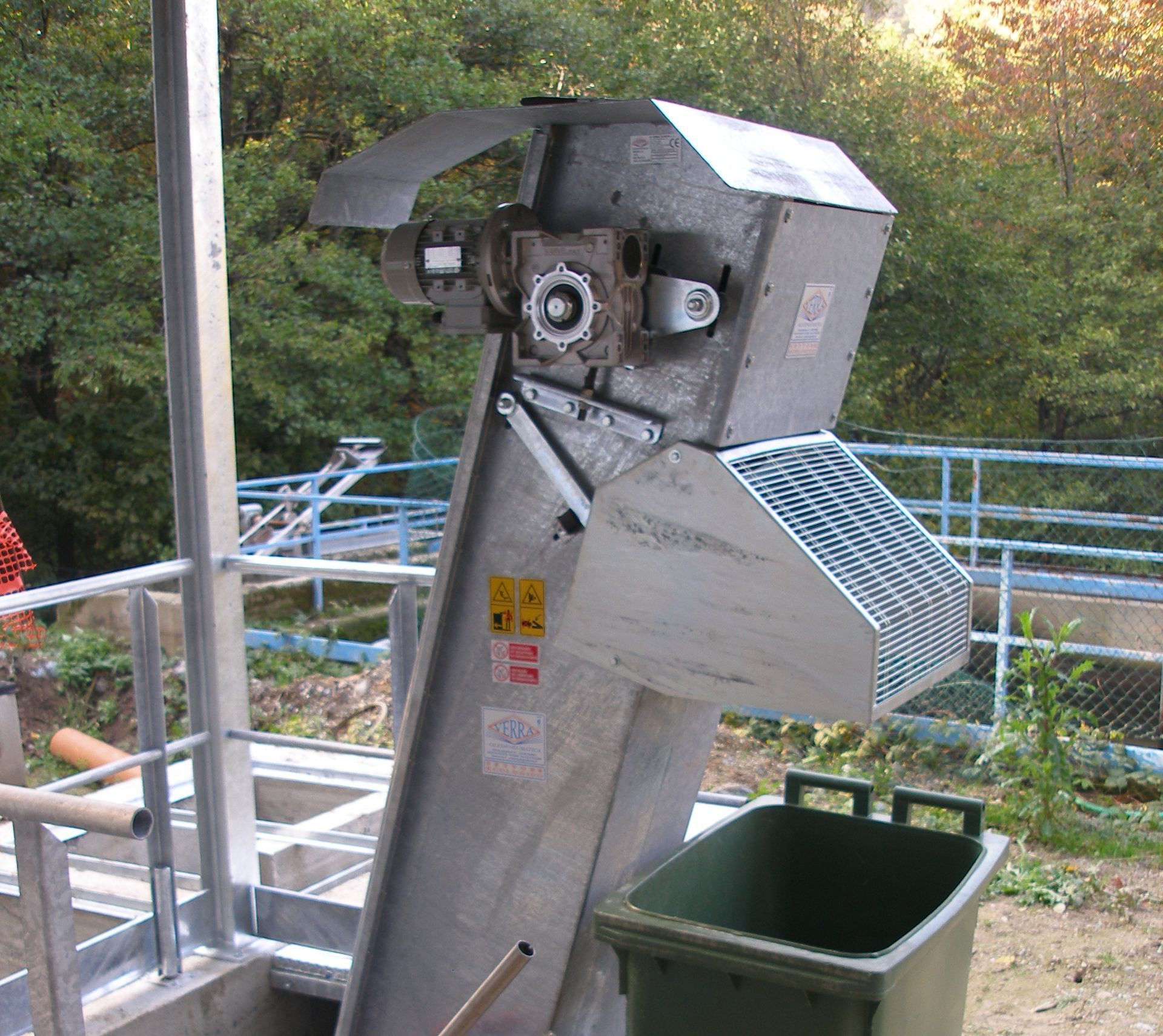

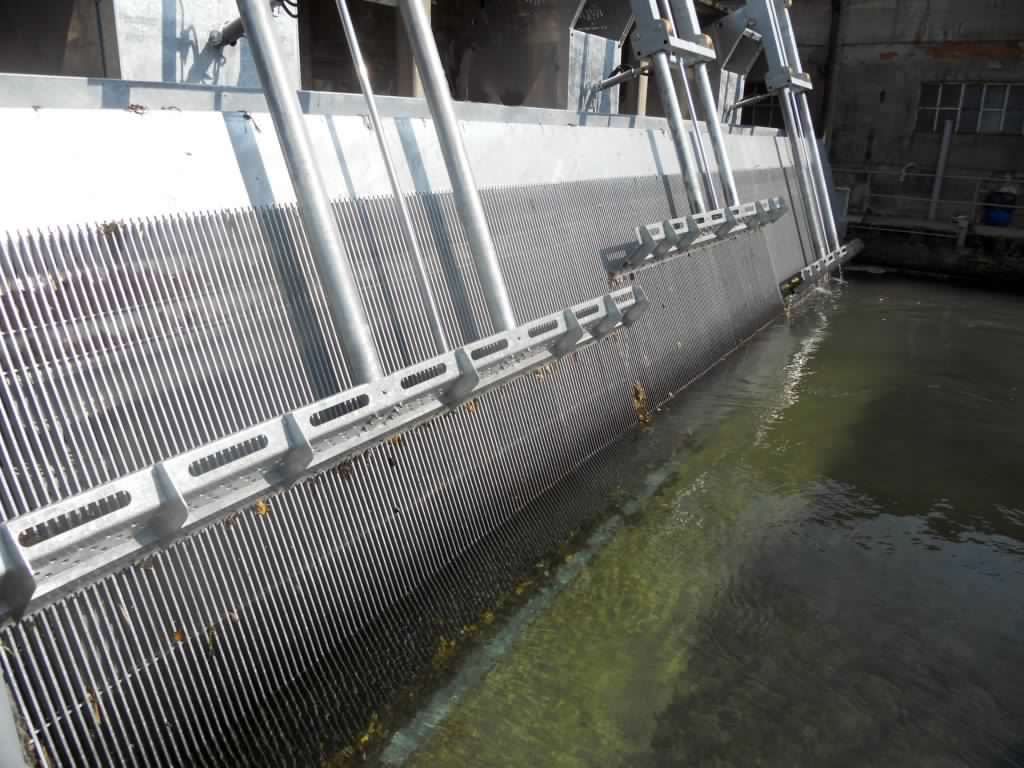

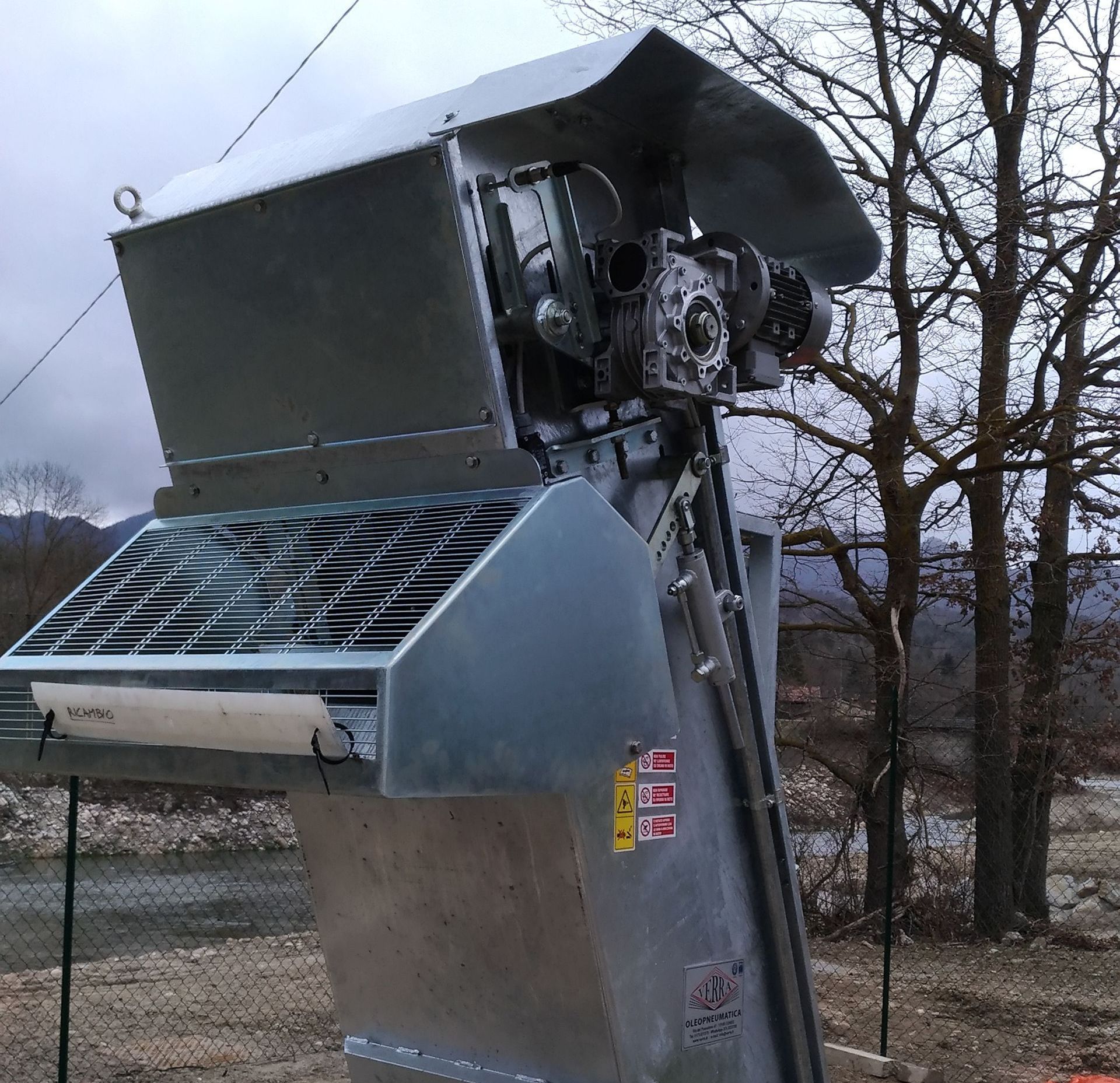

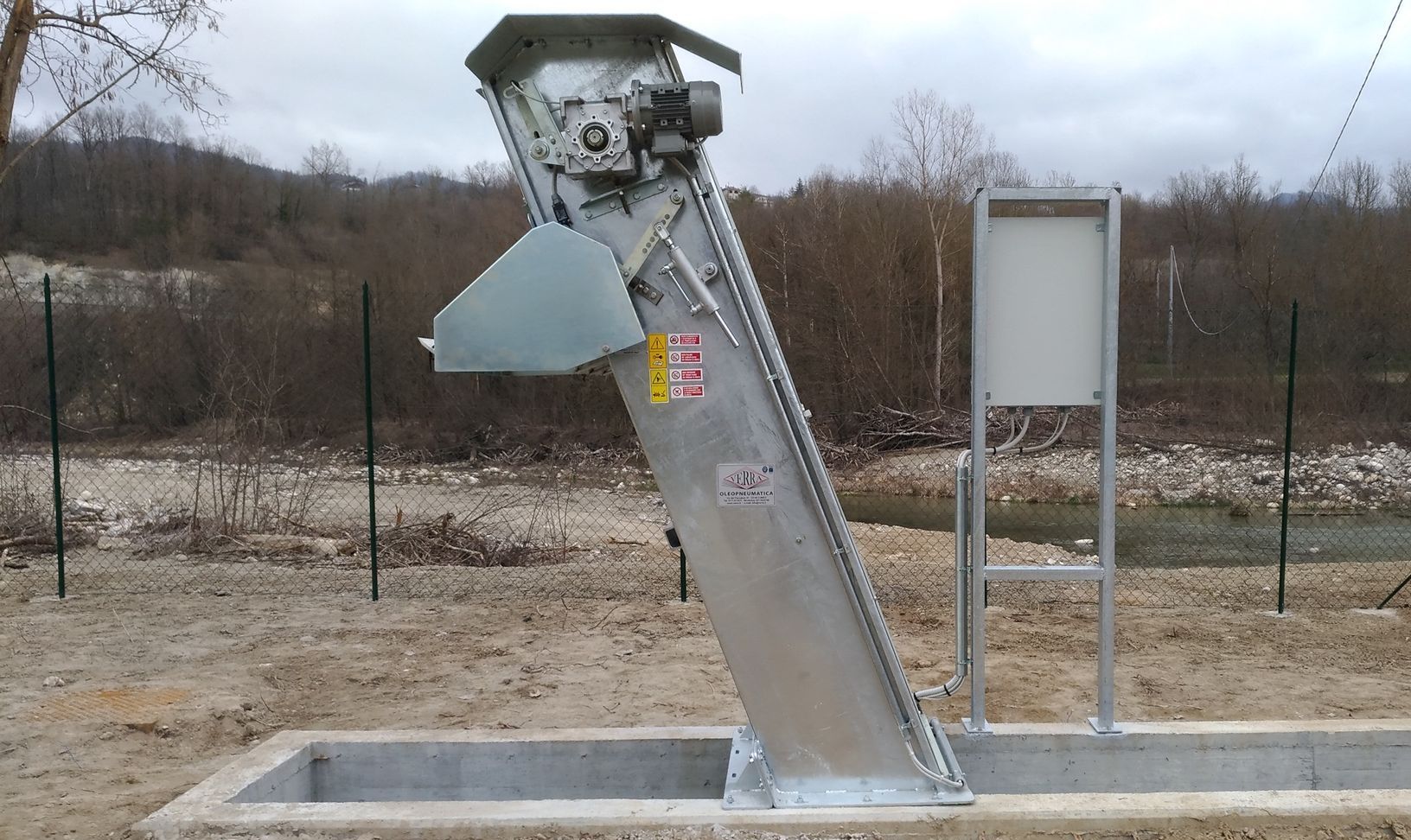

SGRIGLIATORE A CATENARIA EQUICORRENTE (SCE)

Lo Sgrigliatore Oleodinamico a Catenaria Equicorrente (SCE) è una macchina costituita da una robusta struttura pressopiegata ed elettrosaldata, opportunamente irrigidita in acciaio al carbonio zincato a caldo oppure, su richiesta, in acciaio inox AISI 304 o 316. Questa soluzione è progettata per integrarsi perfettamente all'interno di impianti di depurazione e sistemi dedicati al trattamento delle acque, garantendo elevata resistenza alla corrosione e continuità operativa anche in ambienti particolarmente gravosi.

La griglia è realizzata in piatto di acciaio con nervatura trasversale e può essere configurata a tutta altezza secondo le specifiche esigenze dell'impianto. Il tratto terminale, opportunamente sagomato, convoglia il materiale raccolto direttamente verso lo scarico, ottimizzando le operazioni di pulizia e limitando gli interventi manuali.

Il comando di rotazione dell'albero che aziona la catena e consente il sollevamento dei pettini pulitori avviene tramite un motoriduttore a vite senza fine a bagno d'olio. La catena porta pettini è regolabile mediante appositi registri e lavora su pignoni in acciaio montati su cuscinetti con camera di grasso, mentre il semiasse di trascinamento ruota su supporti in ghisa per garantire massima affidabilità.

Le catene in acciaio temperato scorrono su guide e rulli dedicati, mentre i pettini griglianti sono dotati di supporti torsionali rotanti che consentono di superare eventuali ostacoli senza compromettere il funzionamento. La sicurezza della macchina è assicurata da un pendolo dinamometrico che protegge il sistema dai sovraccarichi, mentre il quadro elettrico IP55 o IP65, disponibile come optional, completa una soluzione altamente performante. Anche in questa configurazione lo sgrigliatore oleodinamico assicura elevata efficienza operativa e affidabilità nei processi di filtrazione automatica.

SGRIGLIATORE OLEODINAMICO EQUICORRENTE MINI (SOE-MINI)

Progettato per canali di dimensioni ridotte, lo sgrigliatore oleodinamico equicorrente mini (SOE-MINI) rappresenta una soluzione compatta ma altamente efficiente per la pulizia automatica delle griglie. La struttura è realizzata in lamiera pressopiegata ed elettrosaldata in acciaio al carbonio zincato, verniciato oppure in acciaio inox AISI 304 o 316, così da garantire durata e resistenza anche negli ambienti più aggressivi.

Sulla struttura principale è incernierato il carrello lungo il quale scorre il braccio portapettine. Il movimento di salita e discesa è affidato a un cilindro idraulico installato capovolto che permette al pettine di seguire perfettamente la superficie della griglia e successivamente la lamiera di convogliamento, scaricando il materiale raccolto direttamente nel cassonetto.

L'allontanamento e il riavvicinamento del pettine durante il ciclo operativo sono gestiti da cilindri dedicati che assicurano fluidità e precisione nei movimenti. Questo sistema di automazione industriale consente di ridurre gli interventi manuali e mantenere costante l'efficienza dell'impianto.

L'intera macchina è gestita da una centralina oleodinamica con protezione contro i sovraccarichi e da un quadro elettrico con PLC che coordina automaticamente tutte le fasi di lavoro. Grazie a queste caratteristiche, lo sgrigliatore oleodinamico SOE-MINI rappresenta una soluzione affidabile per impianti di depurazione, canali industriali e infrastrutture dedicate al trattamento delle acque.

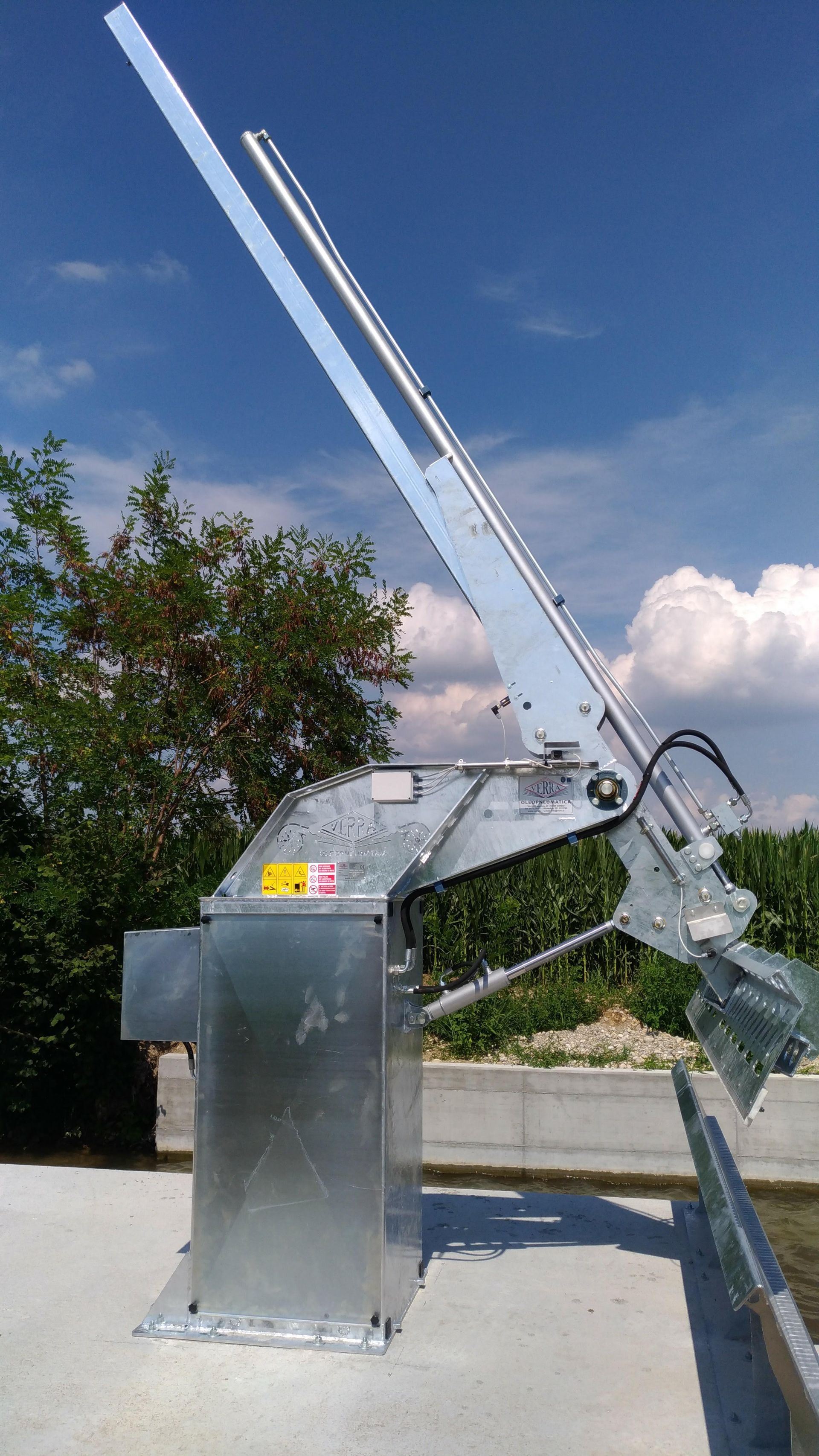

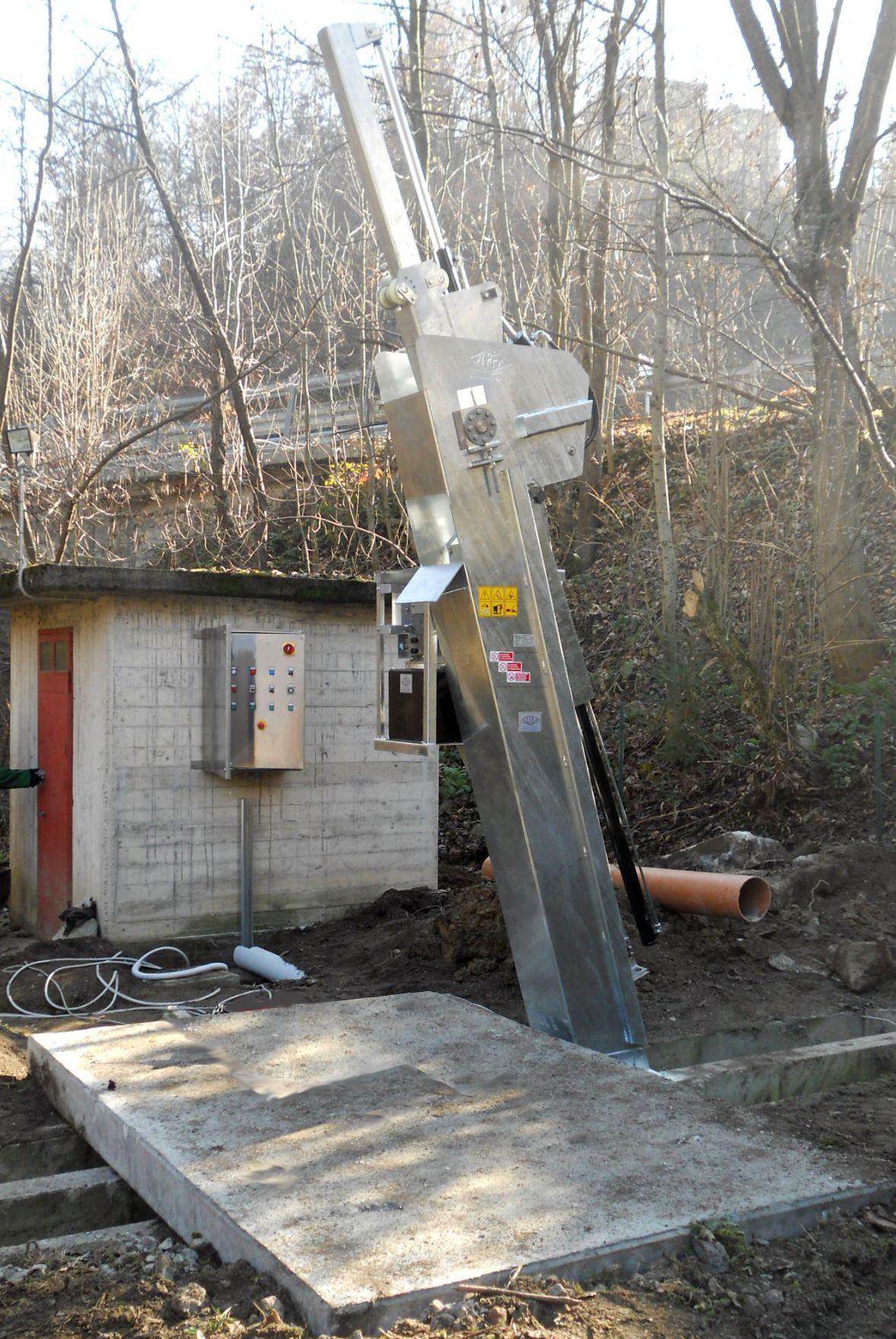

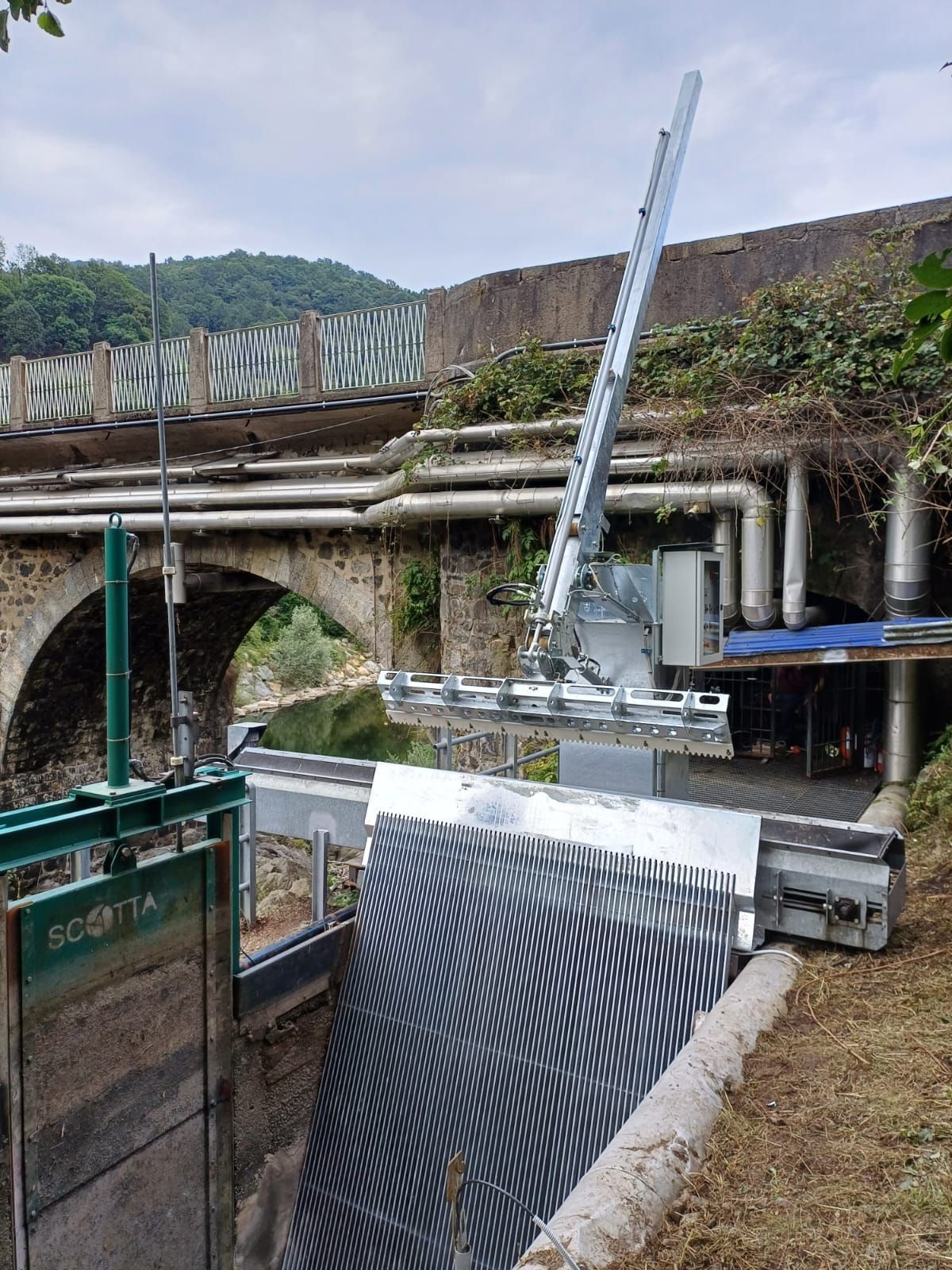

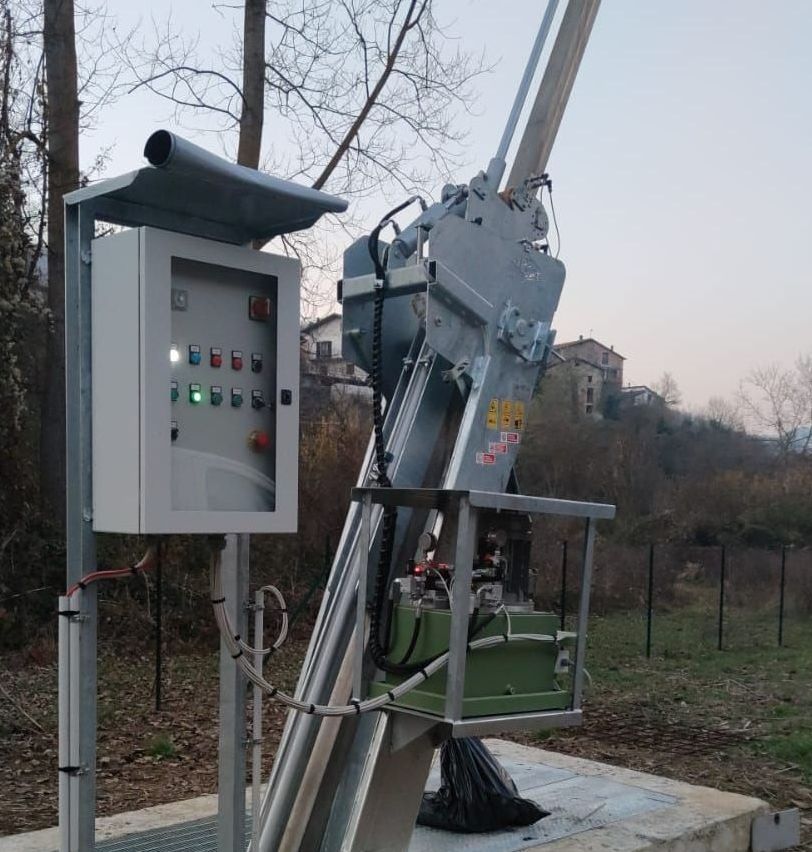

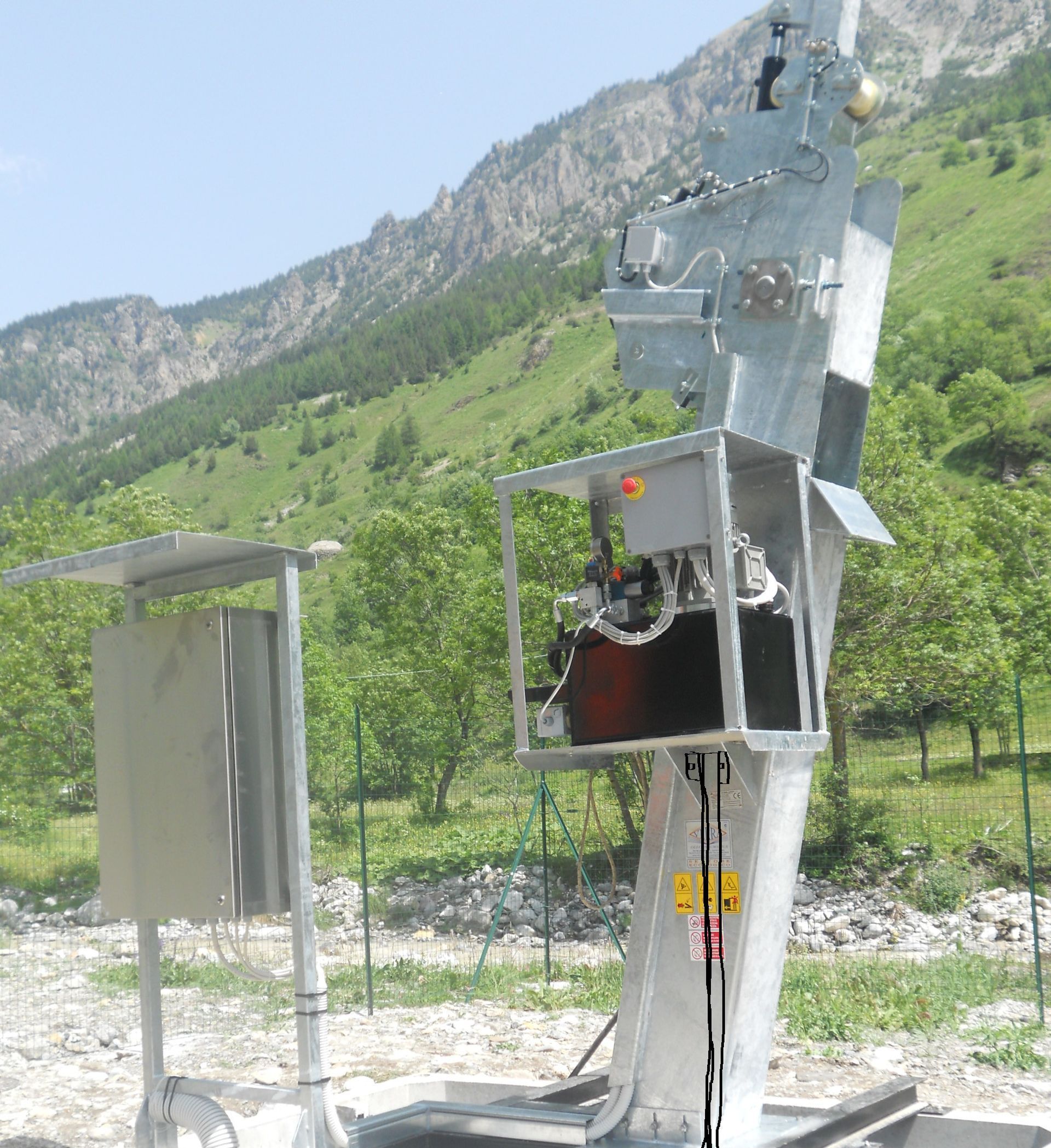

SGRIGLIATORE OLEODINAMICO EQUICORRENTE MONO BRACCIO (SOE-MONO)

Lo sgrigliatore oleodinamico equicorrente mono braccio (SOE-MONO) è progettato per garantire elevate prestazioni nei sistemi di raccolta dei solidi presenti nei canali di scorrimento. La struttura portante in lamiera pressopiegata ed elettrosaldata assicura robustezza e stabilità, ed è disponibile sia in acciaio al carbonio zincato sia in acciaio inox AISI, in funzione delle esigenze applicative.

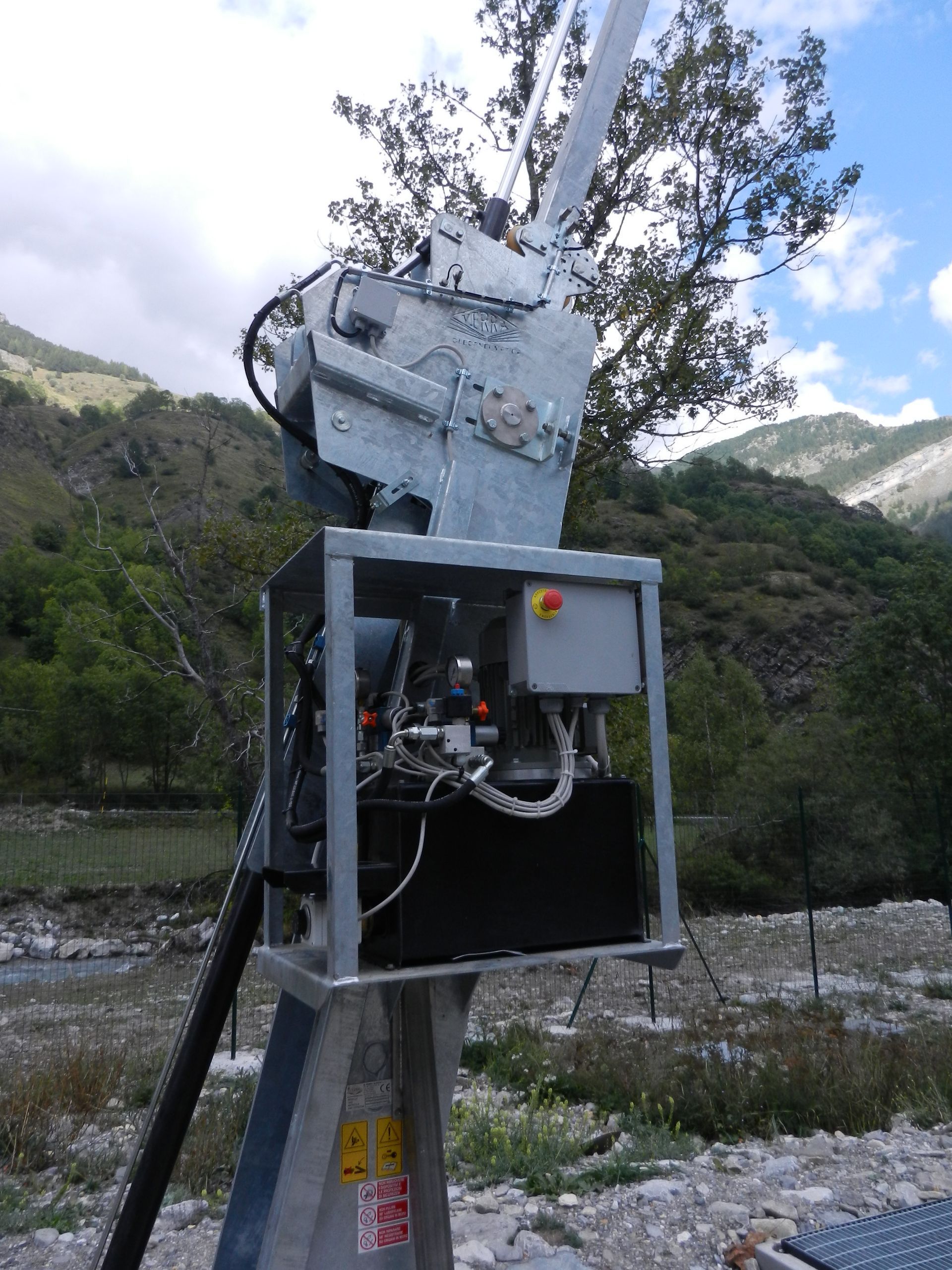

All'interno della macchina trovano posto il gruppo centralina e tutti i componenti di comando, facilmente accessibili tramite apposito pannello apribile. Il gruppo guida e il sistema di grigliatura sono incernierati nella parte superiore e movimentati tramite un efficace sistema di basculamento idraulico.

Il carrello porta pettine scorre su ruote sagomate in materiale autolubrificante, mentre il pettine, realizzato in lamiera forata e sagomata, garantisce una raccolta efficace dei materiali solidi. La presenza della bandella in materiale plastico tecnico migliora ulteriormente la pulizia della griglia fissa e limita l'usura dei componenti.

Il funzionamento è affidato a una centralina oleodinamica con pompa doppia ad ingranaggi e gruppo elettrovalvole dotato di protezione contro i sovraccarichi. In base alle dimensioni del canale, lo sgrigliatore oleodinamico può essere configurato con guida doppia, versione traslante su rotaie oppure con braccio telescopico, offrendo una soluzione personalizzata per ogni tipologia di impianto industriale o idroelettrico. Il quadro elettrico con PLC permette infine il funzionamento sia manuale sia completamente automatico.

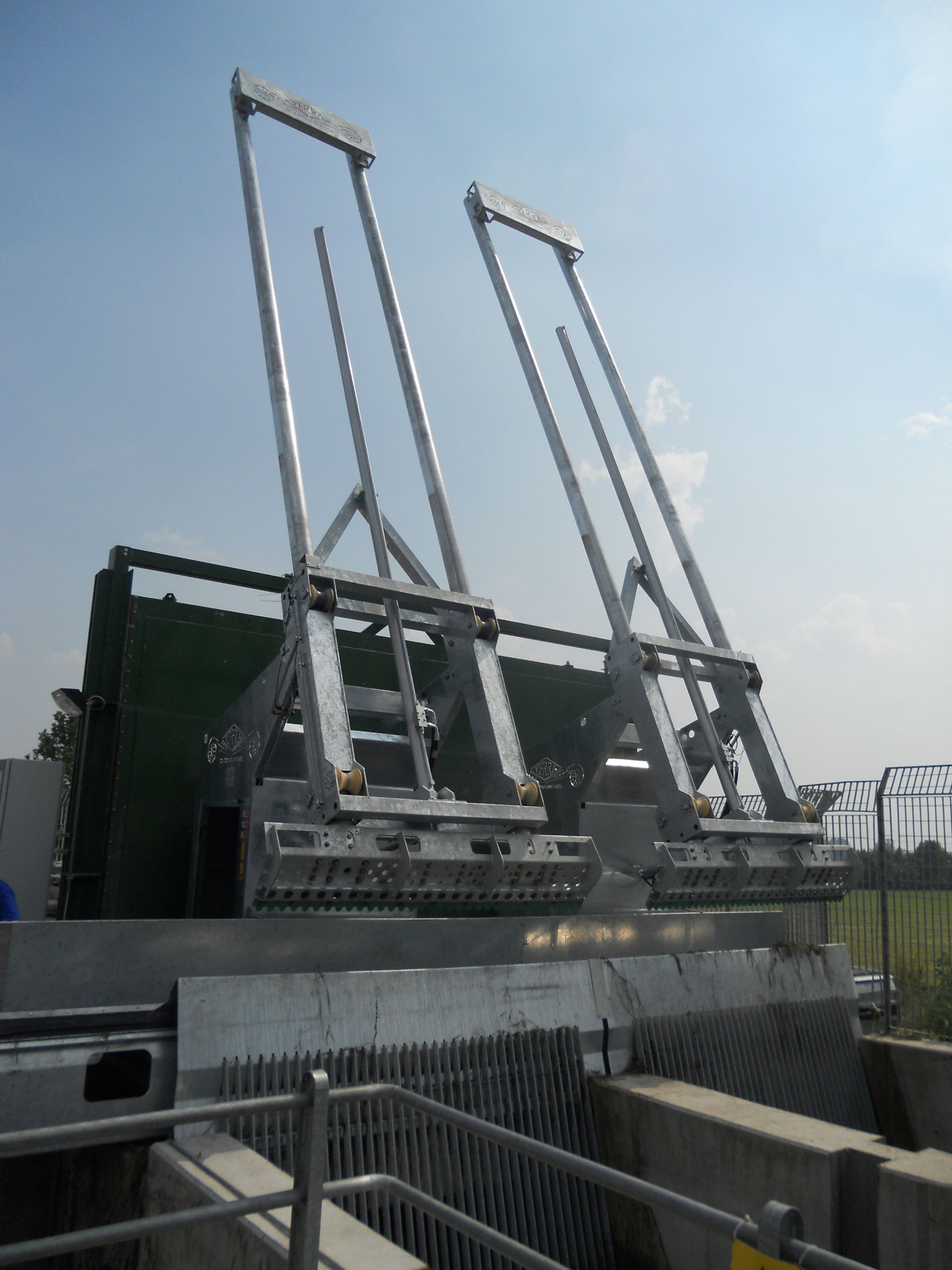

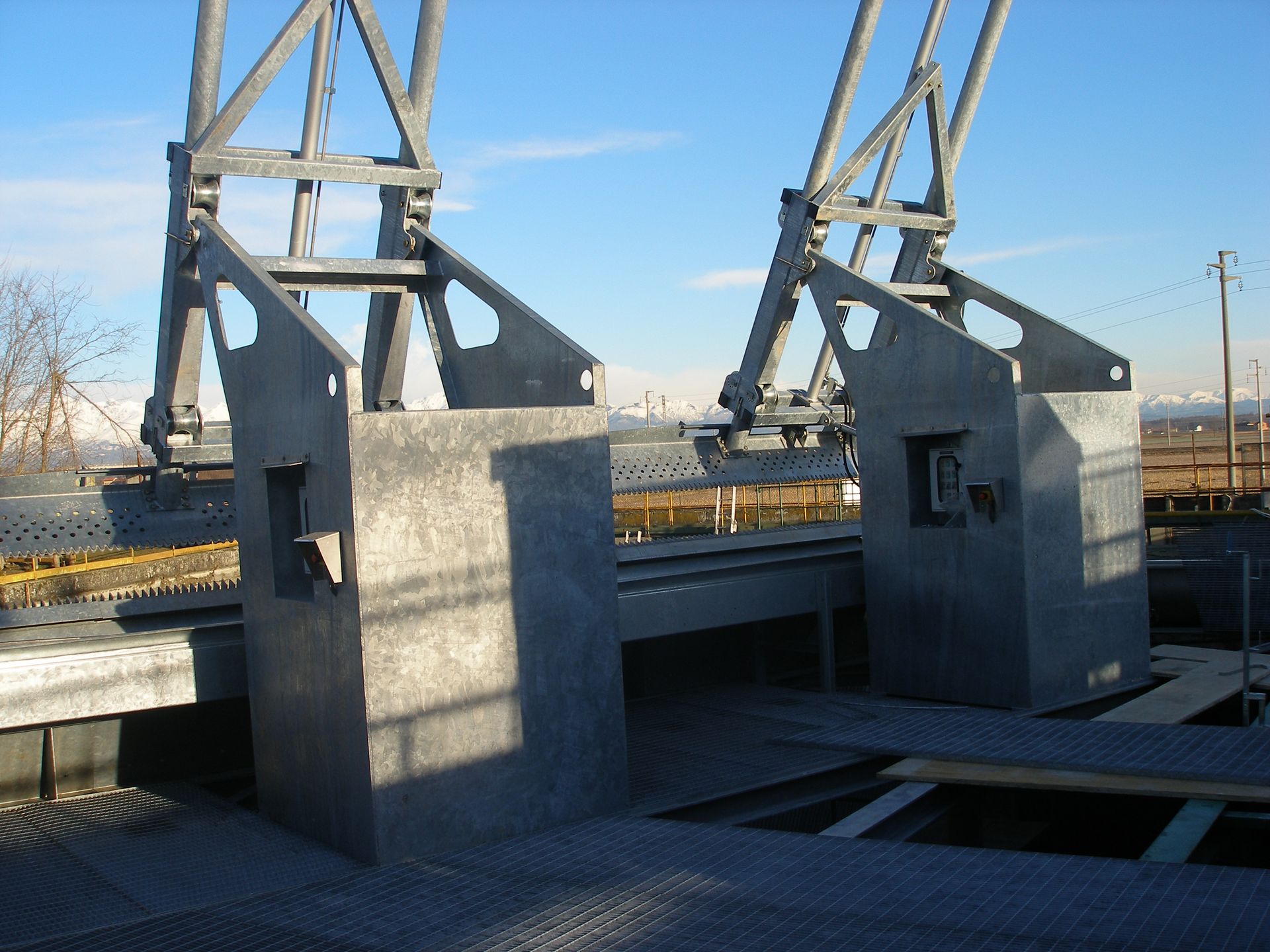

SGRIGLIATORE OLEODINAMICO EQUICORRENTE DOPPIO BRACCIO (SOE-DOPPIO BRACCIO)

Quando le dimensioni del canale o le portate da trattare risultano particolarmente elevate, la soluzione più indicata è rappresentata dallo sgrigliatore oleodinamico a doppio braccio (SOE-DOPPIO BRACCIO). Questa configurazione è studiata per operare all'interno di grandi impianti di depurazione e infrastrutture dedicate al trattamento delle acque, assicurando continuità operativa anche nelle condizioni più gravose.

La struttura è dotata di doppia guida laterale che sostiene il carrello porta pettine e garantisce elevata rigidità durante tutte le fasi di lavoro. Il sistema di movimentazione è alimentato da una centralina oleodinamica potenziata, progettata per assicurare forza, precisione e affidabilità anche durante cicli di lavoro intensivi.

Grazie alla maggiore capacità operativa, questa macchina rappresenta una soluzione ideale per canali di grande larghezza o lunghezza, dove è necessario garantire una pulizia costante e uniforme della griglia.

La configurazione può inoltre essere personalizzata in funzione delle caratteristiche dell'impianto, mantenendo elevati standard di sicurezza, efficienza e durata.

L'impiego dello sgrigliatore oleodinamico a doppio braccio consente di ridurre sensibilmente gli interventi di manutenzione manuale, proteggere le apparecchiature installate a valle e migliorare l'affidabilità complessiva dei sistemi di filtraggio destinati agli impianti industriali e alle centrali idroelettriche.
